Εισαγωγή Προϊόντος

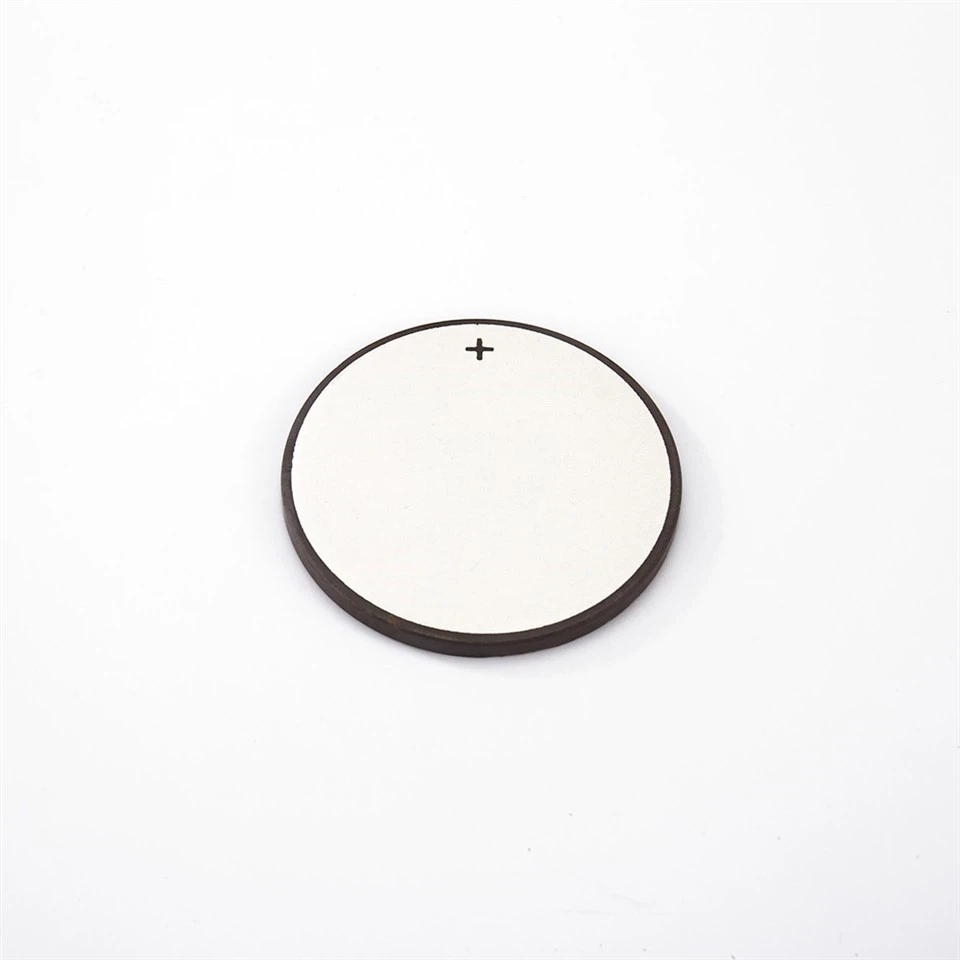

Ο Piezo Ceramic Transducer for Medical Imaging είναι το βασικό συστατικό των συστημάτων απεικόνισης υπερήχων, μετατρέποντας την ηλεκτρική ενέργεια σε μηχανικά κύματα υψηλής-συχνότητας που διεισδύουν στους ιστούς και αντανακλούν διαγνωστικές πληροφορίες. Χρησιμοποιούνται ευρέως σε Β-υπέρηχο, απεικόνιση Doppler, 3D/4D απεικόνιση και φορητό διαγνωστικό εξοπλισμό.
Χαρακτηριστικά
Υψηλή-απόδοση απεικόνισης ακριβείας
Τα προϊόντα μας χρησιμοποιούν πιεζοηλεκτρικά κεραμικά υλικά PZT-5H, με συντελεστή ηλεκτρομηχανικής σύζευξης άνω του 0,65. Με το επεξεργασμένο με ακρίβεια στρώση αντιστοίχισης μήκους κύματος 1/4, η απόδοση μετατροπής σήματος υπερήχων μπορεί να αυξηθεί στο 90% και η αξονική ανάλυση μπορεί να φτάσει τα 0,08 mm, που είναι 40% υψηλότερη από αυτή των συμβατικών μετατροπέων, καλύπτοντας τις ανάγκες υψηλής ακρίβειας ιατρικής διάγνωσης απεικόνισης.
Μεγάλη διάρκεια ζωής
Ο εξοπλισμός μας χρησιμοποιεί κέλυφος από κράμα τιτανίου με τεχνολογία σφράγισης υπό κενό. Οι δοκιμές σε περιβάλλον υγρασίας 85% δείχνουν ότι η υποβάθμιση της απόδοσης δεν υπερβαίνει το 5% μετά από 10 χρόνια συνεχούς λειτουργίας και η διάρκεια ζωής είναι μεγαλύτερη από τη διπλάσια από αυτή των συνηθισμένων προϊόντων με ενθυλακωμένη εποξειδική ρητίνη.
Προσαρμόσιμο
Ο Piezo Ceramic Transducer for Medical Imaging υποστηρίζει προσαρμοσμένη ανάπτυξη εντός του εύρους συχνοτήτων 1-20 MHz. Ο αριθμός των στοιχείων πίνακα μπορεί να διαμορφωθεί από 64 έως 512 ανάλογα με τη ζήτηση. Ταυτόχρονα, παρέχει μια ποικιλία διατάξεων, όπως δακτυλιοειδείς, γραμμικές και κυρτές συστοιχίες για προσαρμογή στις ανάγκες απεικόνισης διαφορετικού ιατρικού εξοπλισμού.

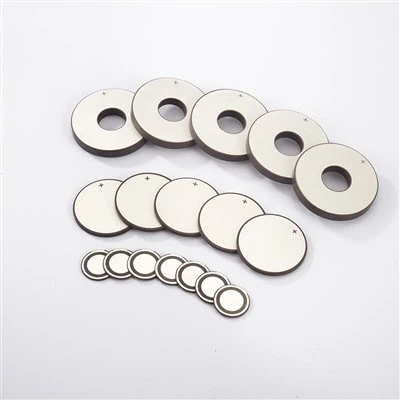

Παράμετροι προϊόντος
|
Μοντέλο |
Προδιαγραφές (mm) |
Συχνότητα (KHz) |
Συντελεστής σύζευξης (Kp%) |
Στατική χωρητικότητα (Pf) |
|
CL33-2,0Q |
Φ33*2mm |
68 |
56 |
6200±15% |
|
CL40-2,5Q |
Φ40*2,5mm |
56 |
56 |
6500±15% |
|
CL43-2,5Q |
Φ43*2,5mm |
53 |
56 |
7000±15% |
|
CL50-2,5Q |
Φ50*2,5mm |
45 |
56 |
8200±15% |
|
CL8-2,0M |
Φ8*2mm |
1000 |
Μεγαλύτερο ή ίσο με 55 |
500±15% |
|
CL8-1,0M |
Φ8*1mm |
2000 |
Μεγαλύτερο ή ίσο με 55 |
650±15% |
|
CL8-0,75M |
Φ8*0,75mm |
3000 |
Μεγαλύτερο ή ίσο με 55 |
800±15% |
|
CL10-2,0M |
Φ10*2mm |
1000 |
Μεγαλύτερο ή ίσο με 55 |
600±15% |
|
CL10-1,0M |
Φ10*1mm |
2000 |
Μεγαλύτερο ή ίσο με 55 |
800±15% |
|
CL10-0,75M |
Φ10*0,75mm |
3000 |
Μεγαλύτερο ή ίσο με 55 |
1000±15% |
Γιατί να μας επιλέξετε
Σταθερή Ποιότητα
Τα προϊόντα μας έχουν λάβει ISO9001. BSCI; CE; GS; ETL; CB και άλλα πιστοποιητικά ποιότητας.
Πλούσια Εμπειρία
Η εταιρεία μας διαθέτει περισσότερα από 20 χρόνια εμπειρίας στον κλάδο των υπερήχων, με εξειδίκευση στο σχεδιασμό και την παραγωγή γεννητριών υπερήχων για διάφορες εφαρμογές.
Ευρεία περιοχή πωλήσεων
Τα προϊόντα μας πωλούνται κυρίως στην Ευρώπη, τη Βόρεια Αμερική και την Ανατολική Ασία.
Προσαρμόσιμο
Τα προϊόντα μας μπορούν να δεχτούν προσαρμογή OEM/ODM.
FAQ
Ε: Τι ρόλο παίζει ένας πιεζοκεραμικός μετατροπέας στην ιατρική απεικόνιση;
Α: Είναι το βασικό συστατικό στα συστήματα απεικόνισης υπερήχων. Μετατρέπει τους ηλεκτρικούς παλμούς σε ηχητικά κύματα υψηλής-συχνότητας που ταξιδεύουν στο σώμα και στη συνέχεια μετατρέπει τις ανακλώμενες ηχώ σε ηλεκτρικά σήματα, τα οποία χρησιμοποιούνται για την κατασκευή ιατρικών εικόνων.
Ε: Γιατί είναι σημαντικό το εύρος συχνοτήτων στους ιατρικούς μετατροπείς υπερήχων;
Α: Η συχνότητα λειτουργίας καθορίζει τόσο την ανάλυση όσο και το βάθος διείσδυσης της εικόνας υπερήχων. Οι υψηλότερες συχνότητες (π.χ. 7–15 MHz) παρέχουν καλύτερη ανάλυση για ρηχούς ιστούς όπως ο μαστός ή ο θυρεοειδής, ενώ οι χαμηλότερες συχνότητες (1–5 MHz) διεισδύουν βαθύτερα, καθιστώντας τους κατάλληλους για απεικόνιση κοιλίας ή καρδιάς.
Ε: Πώς επηρεάζει η σχεδίαση του πιεζοκεραμικού μορφοτροπέα την ποιότητα απεικόνισης;
A: Συστοιχίες ηχοβολέων (γραμμικές, κυρτές ή σειρές σε φάση) κατασκευασμένες από πιεζοκεραμικά στοιχεία επιτρέπουν δυναμική εστίαση και διεύθυνση δέσμης, βελτιώνοντας τη χωρική ανάλυση και την ομοιομορφία της εικόνας. Η ακρίβεια στην ευθυγράμμιση στοιχείων και η αντιστοίχιση σύνθετης αντίστασης επηρεάζουν άμεσα τη σαφήνεια του σήματος και τη διαγνωστική ακρίβεια.
Ε: Μπορούν να χρησιμοποιηθούν πιεζοκεραμικοί μετατροπείς σε ελάχιστα επεμβατική απεικόνιση;
Α: Ναι. Μικροσκοπικά πιεζοκεραμικά στοιχεία (συχνά<1 mm in size) are widely used in intravascular ultrasound (IVUS) and endoscopic ultrasound (EUS), enabling high-resolution imaging inside blood vessels or internal organs with minimal patient discomfort.
Ε: Ποιες ιδιότητες κάνουν τους πιεζοκεραμικούς μετατροπείς κατάλληλους για κλινική χρήση;
Α: Προσφέρουν υψηλή απόδοση ηλεκτρομηχανικής σύζευξης, σταθερή απόδοση σε όλες τις περιοχές θερμοκρασίας και ισχυρή ευαισθησία σήματος. Τα κεραμικά ιατρικής-ποιότητας είναι επίσης βιοσυμβατά και χημικά σταθερά, διασφαλίζοντας-μακροπρόθεσμη ασφάλεια και αξιοπιστία σε διαγνωστικά περιβάλλοντα.
